约束布局下的 Chains

1. 什么是 Chains 链

Chains 是一种特定类型的约束，它允许我们在链内的视图之间共享空间，并控制可用空间在它们之间的划分方式。与传统 Android 布局最相似的应该是 LinearLayout 中的权重比 weight 属性，但 Chains 能做到的要远远比 weight 多。

2. Chain 链模式

前面已经提到了 Chain 链是由多个 View 组成的，所以要创建一个 Chain 链就需要先选择多个想要链接到一起的 Views，然后再通过水平链或垂直链将其链到一起。Chain 链模式一共有三种，分别为：spread ，spread_inside 和 packed ，若想这些模式生效，在链头设置属性即可。

2.1 Spread 模式

模式	说明

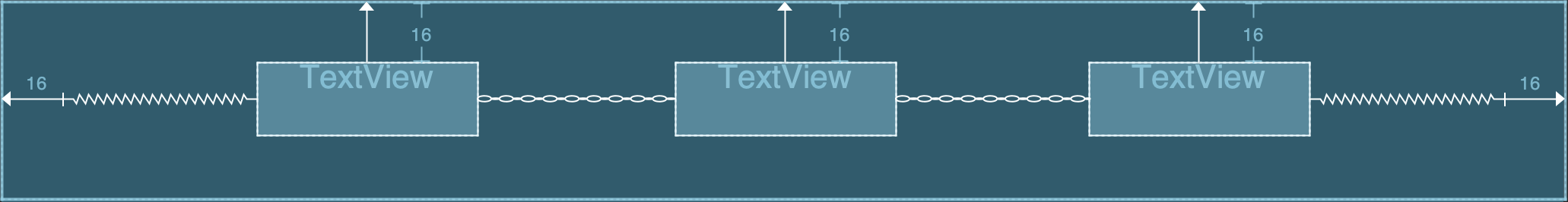

spread	Chain 链的默认模式就是 spread 模式，它将平分间隙让多个 Views 布局到剩余空间。
图例

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="52dp">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp"
        app:layout_constraintEnd_toStartOf="@+id/textView2"
        app:layout_constraintHorizontal_chainStyle="spread"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        app:layout_constraintEnd_toStartOf="@+id/textView3"
        app:layout_constraintStart_toEndOf="@+id/textView"
        app:layout_constraintTop_toTopOf="parent"
        tools:layout_editor_absoluteX="141dp"
        tools:text="TextView" />

    <TextView
        android:id="@+id/textView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        android:layout_marginEnd="16dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@+id/textView2"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

</androidx.constraintlayout.widget.ConstraintLayout>

2.2 Spread Inside 模式

模式	说明
spread_inside	Chain 链的另一个模式就是 spread inside 模式，它会把最边缘的两个 View 到外向父组件边缘的距离去除，然后让剩余的 Views 在剩余的空间内平分间隙布局。
图例

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="52dp">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp"
        app:layout_constraintEnd_toStartOf="@+id/textView2"
        app:layout_constraintHorizontal_chainStyle="spread_inside"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        app:layout_constraintEnd_toStartOf="@+id/textView3"
        app:layout_constraintStart_toEndOf="@+id/textView"
        app:layout_constraintTop_toTopOf="parent"
        tools:layout_editor_absoluteX="141dp"
        tools:text="TextView" />

    <TextView
        android:id="@+id/textView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        android:layout_marginEnd="16dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@+id/textView2"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

</androidx.constraintlayout.widget.ConstraintLayout>

2.3 Packed 模式

模式	说明

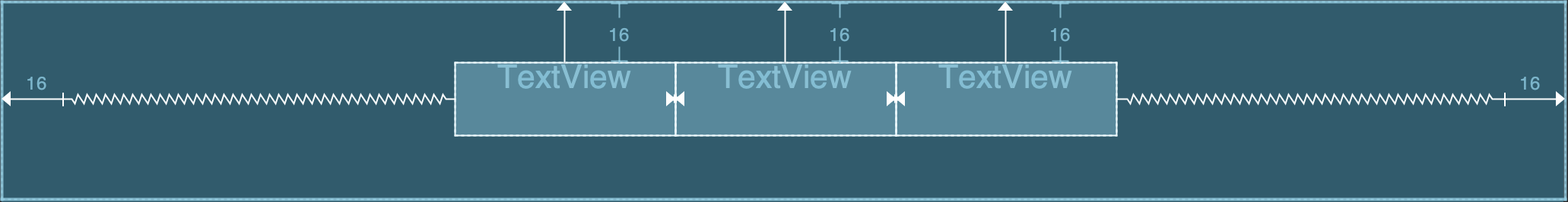

packed	最后一种模式是 packed ，它将所有 Views 打包到一起不分配多余的间隙（当然不包括通过 margin 设置多个 Views 之间的间隙），然后将整个组件组在可用的剩余位置居中。
图例
在 packed 模式下，可以通过修改偏移值 bias 来进一步控制填充视图的位置。本例中，偏移设置为 0.5，这将使视图居中。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="52dp">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp"
        app:layout_constraintEnd_toStartOf="@+id/textView2"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        app:layout_constraintEnd_toStartOf="@+id/textView3"
        app:layout_constraintStart_toEndOf="@+id/textView"
        app:layout_constraintTop_toTopOf="parent"
        tools:layout_editor_absoluteX="141dp"
        tools:text="TextView" />

    <TextView
        android:id="@+id/textView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        android:layout_marginEnd="16dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@+id/textView2"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

</androidx.constraintlayout.widget.ConstraintLayout>

3. Spread Chain 的权重

spread 和 spread inside 链可以为链内的每个成员设置 weight 权重，这与 LinearLayout 的 weight 权重设置非常相似。

要将 weight 应用于特定控件，需要将该控件（如果控件在一个水平链中）的宽度属性设置为 0dp，权重属性设置为 1，代码如下：

<TextView
    android:id="@+id/textView3"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:layout_marginTop="16dp"
    android:layout_marginEnd="16dp"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintHorizontal_weight="1"
    app:layout_constraintStart_toEndOf="@+id/textView2"
    app:layout_constraintTop_toTopOf="parent"
    tools:text="TextView" />

约束布局官网下的文章 Chains 中描述说 weight 权重在 packed 模式下是无效的，设置了该属性的控件的宽度会收缩到零。但经过实测，最终验证这种说法是不准确的，或许这个属性在最开始的表现正如文章中描述的那样，但不排除后续版本的优化将这种效果去除了。

4. XML 中的 Chain

在 XML 中设置 Chain 其实是 View 间设置双向互补约束的过程。例如，链内的 A 和 B，A 的尾在 B 的首，B 的首在 A 的尾。这种属性的设置，本质上是在相反方向的同一对锚点之间创建了两个约束。这就是 Chain 的定义方式。

另外，还可以通过 spread ，spread_inside 和 packed 来切换链模式，而且这个约束属性必须在链头，即链中的第一个组件。我们可以通过设置 app:layout_contraintHorizontal_bias="0.75"（值在 0.0 和 1.0 之间）来设置链上的偏移。

最后，我们还可以通过设置属性 android:layout_width="0dp" 以及 app:layout_constraintHorizontal_weight="1" 来设置 Chain 中组件的权重。
